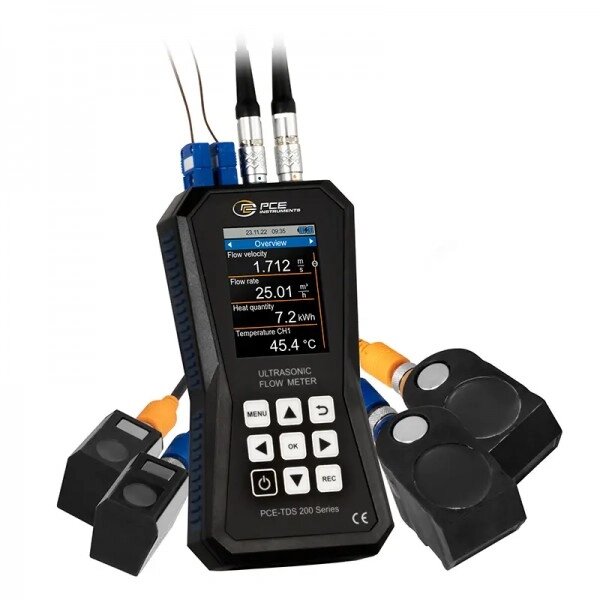

PCE-TDS 200+ SM витратомір з термопарою (теплолічильник) з 4-ма датчиками (Німеччина)

Витратомір має діапазон вимірювання plusmn;32 м/с з точністю plusmn;1,5% від виміряного значення при діаметрі труби DN ge;50 і plusmn;3,5 % від виміряного значення при діаметрі труби DN lt;50. Якість сигналу витратоміра графічно відображається у довідці щодо встановлення. На дисплеї пристрою також відображається інформація, чи на правильній відстані один від одного розташовані датчики. Для виконання вимірювання витрати швидкість потоку, об#39;ємна витрата та об#39;єм відображаються після введення характеристик труби та середовища. При відображенні виміряних значень доступні різні одиниці виміру. Наприклад: msup3;, l, gal, igl, mgl, cf, bal, ib та ob.

Під час виміру можна записувати виміряні значення, використовуючи функцію реєстратора даних. Для ультразвукового витратоміра можна встановити умови запуску та зупинки, а також інтервал зберігання від 1 секунди до 12 годин. Точка зберігання містить усі вимірювані змінні. Виміряні значення зберігаються у вбудованій пам#39;яті об#39;ємом 32 ГБ. Ультразвуковий витратомір може зберігати до 10 мільйонів точок вимірів.

За допомогою додаткового програмного забезпечення (див. супутні товари) записані виміряні значення можна легко зчитувати. Для аналізу дані можуть відображатися у табличній або графічній формі. Для подальшої обробки виміряних значень їх можна експортувати до файлу .csv. Крім того, за допомогою програмного забезпечення можна створити звіт у форматі PDF. Для спрощення роботи витратомір можна налаштувати за допомогою програмного забезпечення. За допомогою програмного забезпечення також можна переглядати виміряні значення в режимі реального часу.

nbsp;

Витратомір оснащений двома термопарами для визначення кількості тепла. Дві термопари підключаються до труб подачі та відведення системи опалення. На підставі різниці температур та виміряної витрати витратомір може визначити кількість тепла. При необхідності витратомір може розраховувати та відображати вартість одиниці тепла одночасно під час вимірювання. Тому витратомір використовується, наприклад, під час перевірки систем опалення.

Зручний для читання кольоровий РК-дисплей ультразвукового витратоміра має розмір 2,8 дюйма.

Вимірювані рідини:

Вода, морська вода, олія, сира нафта, метанол, спирт етиловий, дизель, бензин, гас. Будь-яка інша рідина може бути виміряна шляхом ручного введення в налаштування приладу швидкості поширення звуку такій рідині.

Матеріал труб:

Мідь, сталь, нержавіюча сталь, алюміній, латунь, чавун, залізо, нікель, титан, цинк, акрил, поліетилен, поліпропілен, полівінілхлорид, нейлон. Будь-який інший матеріал труби шляхом ручного введення в налаштування приладу швидкості розповсюдження звуку в матеріалі з якого зроблена труба.

Внутрішнє облицювання:

Без облицювання, епоксидна смола, гума, будівельний розчин, полістирол, поліетилен, політетрафторетилен, поліуретан, поліпропілен. Будь-який інший матеріал внутрішнього облицювання шляхом ручного введення в налаштування приладу швидкості поширення звуку в такому матеріалі.

Витратомір оснащений такими датчиками:

Датчик PCE-TDS 200S

Мала пара датчиків для діаметрів труб DN 15hellip;100 / 20hellip;108 мм. підходить для тонких труб. Датчики мають малі розміри 45х30х30 мм та термостійкість -30...160deg;С. Завдяки магнітам на нижній стороні датчики можна легко встановлювати на чорні метали. Крім того, датчики ультразвукового витратоміра можна під#39;єднати до труби за допомогою кабельних стяжок, що знімаються.

Датчик PCE-TDS 200M

Середня пара датчиків для діаметрів труб DN 50hellip;700 / 57hellip;720 мм. Підходить для виміру витрати на трубах середнього діаметра. Завдяки магнітам на нижній стороні датчики можна легко встановлювати на чорні метали. Крім того, датчики ультразвукового витратоміра можна під#39;єднати до труби за допомогою кабельних стяжок, що знімаються. Термостійкість від -30 до 160 deg;C.
